Integreret kompakt motor controller reducerer arbejdet med kabelføring

EP7402 - IP-67-EtherCAT I/O

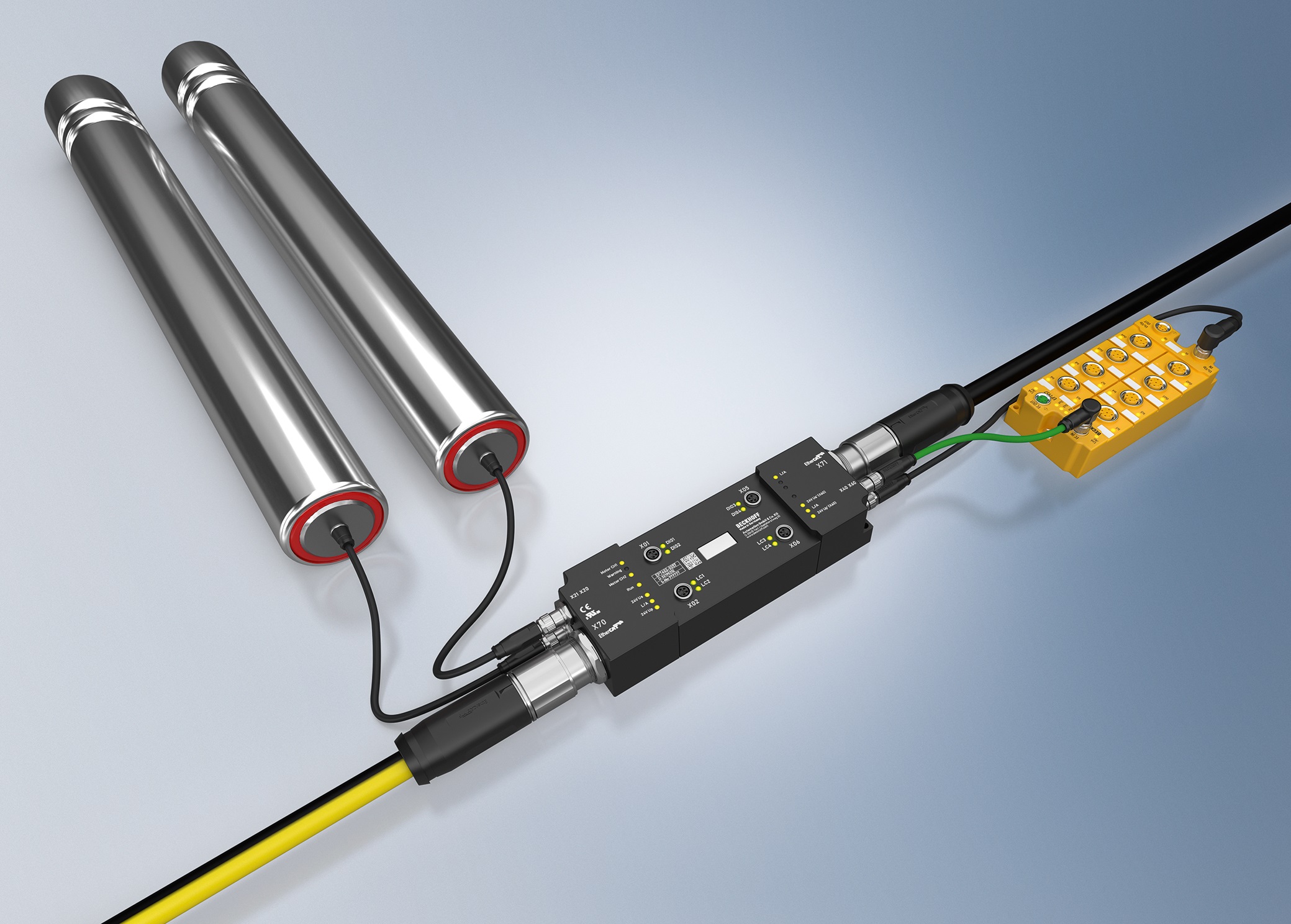

Med den nye EtherCAT-Box EP7402 kan man designe styringsarkitekturen og kabelføringen til transportsystemer og dermed øge effektiviteten markant. Denne kompakte motor controller til BLDC-motorer egner sig med den høje beskyttelsestype IP 67 perfekt til transportopgaver inden for intern logistik og monteringsteknologi samt til emballage-, fødevare- og drikkevareindustrien.

EtherCAT-I/O-Box EP7402 har to udgange med integreret motion-controller til direkte tilslutning af 24-V-DC-rullemotorer eller andre BLDC-motorer (op til 3,5 A). Via otte digitale ind-/udgange kan der f.eks. tilsluttes fotoceller eller der kan etableres en kommunikation mellem forskellige moduler uden den centrale styring. EP7402 overtager den komplette styring af rullemotoren uafhængig af transportørens eller motorens producent – motorstyringen foregår altså uden sensorer. Maksimal nominel strøm, opstart- eller bremseramper samt forskellige andre parametre kan konfigureres, hvilket muliggør optimal tilpasning til forskellige applikationer.

Ved ren transportdrift kan EP7402 også bruges uden PLC. Hertil stiller den funktioner som Zero Pressure Accumulation (ZPA) samt enkelt- eller blokudløb til rådighed. På den ekstra EtherCAT-forgrening kan der tilsluttes yderligere EtherCAT-enheder, f.eks. digitale og analoge I/Os, stregkodelæser eller sikkerhedsanordninger.

Den kun 174 x 60 x 36,5 mm store EtherCAT-Box kan monteres i alle positioner i standard-sideprofiler på transportbåndsrammen. Den kræver ingen yderligere beskyttelsesafdækning, hvilket sparer yderligere plads. Strømforsyning og EtherCAT-kommunikation foregår via en ledning med et B23-ENP-hybridstik (28 A/45 °C strømbelastningsevne).
