Solcelleanlæg bliver stadig større, og det stiller nye krav til både måleudstyr, dokumentation og sikkerhed. Med den nye PV 125 lancerer BENNING en installationstester, der er udviklet til idriftsættelse, kontrol og periodisk inspektion af moderne PV-anlæg med systemspændinger op til 1500 V.
Instrumentet er udviklet til test af nettilsluttede solcelleanlæg i henhold til EN 62446-1 og EN 62446-2 og samler flere af de målinger, der typisk indgår ved installation og service, i én samlet løsning.
PV-installationstester til moderne solcelleanlæg
BENNING PV 125 er udviklet til de krav, som moderne solcelleinstallationer stiller. Instrumentet kan blandt andet måle tomgangsspænding op til 1500 V DC, kortslutningsstrømme op til 25 A samt isolationsmodstand med testspændinger op til 1500 V.
Det gør instrumentet velegnet til både kommercielle taganlæg, industrielle installationer og større solcelleparker, hvor højere systemspændinger i stigende grad er blevet standard.
Måling af tomgangsspænding, kortslutningsstrøm og isolation
Ved idriftsættelse og periodisk kontrol af PV-anlæg er det afgørende at kunne dokumentere anlæggets elektriske tilstand hurtigt og sikkert.
BENNING PV 125 samler de centrale målefunktioner i ét instrument, herunder måling af:
- Tomgangsspænding (Uoc) op til 1500 V DC
- Kortslutningsstrøm (Isc) op til 25 A
- Isolationsmodstand (Riso/Rinsu)
- Beskyttelsesledermodstand (Rpe)
- Spændingsmåling AC/DC
Den integrerede AUTO-funktion gør det muligt at gennemføre flere målinger i én arbejdsgang, hvilket kan reducere testtiden betydeligt.
EN 62446 test af solcelleanlæg
Dokumentation af solcelleanlæg er blevet en stadig vigtigere del af installatørens arbejde. Derfor understøtter BENNING PV 125 testprocedurer i overensstemmelse med EN 62446-1 og EN 62446-2.
Instrumentets automatiske testsekvenser hjælper brugeren med at gennemføre de nødvendige målinger ensartet og systematisk, hvilket kan være en fordel ved både nyinstallationer, servicebesøg og periodiske eftersyn.

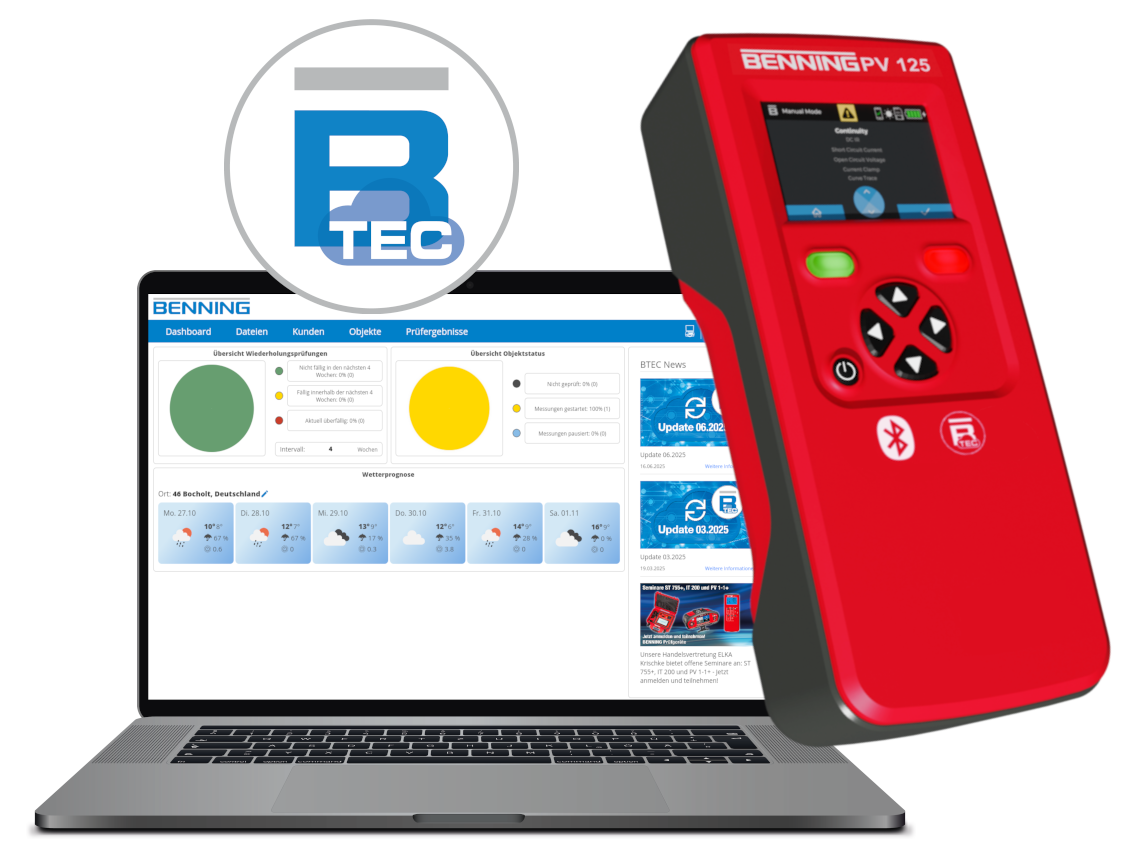

Digital dokumentation og cloudbaseret rapportering
Mange installatører ønsker i dag at minimere den manuelle efterbehandling af måledata. Derfor er BENNING PV 125 udstyret med intern hukommelse til op til 1.000 målesæt samt Bluetooth-kommunikation til dataoverførsel.
Instrumentet er desuden kompatibelt med BENNING Test Equipment Cloud (BTEC), som giver mulighed for lagring, administration og dokumentation af måleresultater på tværs af projekter og installationer.
Via cloudløsningen kan måledata håndteres digitalt, hvilket kan gøre rapportering og dokumentation mere effektiv.
Solindstråling, temperatur og effektmåling i samme system
Til BENNING PV 125 findes en række specialudviklede tilbehørsprodukter, som udvider funktionaliteten yderligere.
BENNING SUN 3 måler blandt andet:
- Solindstråling (W/m²)
- Modultemperatur
- Omgivelsestemperatur
- Hældning og kompasretning
Data overføres trådløst til PV 125 via LoRa-teknologi med rækkevidder på op til 150 meter under optimale forhold.
Derudover kan BENNING CM 3-PV strømtangen integreres i systemet, så driftsstrøm og effektmålinger kan registreres som en del af den samlede PV-test.
Installationstester til idriftsættelse og periodisk kontrol
Med CAT IV 1000 V sikkerhedsklassificering, farvedisplay, trådløs kommunikation og mulighed for OTA-firmwareopdateringer er BENNING PV 125 udviklet til professionelle brugere, der arbejder med installation, service og vedligeholdelse af solcelleanlæg.
Kombinationen af automatiske testforløb, omfattende målefunktioner og digital dokumentation gør instrumentet til en effektiv løsning for virksomheder, der ønsker at optimere arbejdet med PV-anlæg og samtidig sikre korrekt dokumentation af udførte målinger.
Teknisk data for BENNING PV 125
- Test af PV-anlæg op til 1500 V DC
- Kortslutningsstrøm op til 25 A
- Isolationsmåling op til 1500 V
- AUTO-test iht. EN 62446
- Hukommelse til 1.000 målesæt
- Bluetooth og LoRa-kommunikation
- Cloudbaseret dokumentation via BTEC
- Integration med BENNING SUN 3 og BENNING CM 3-PV
- CAT IV 1000 V sikkerhedskategori
BENNING PV 125 forhandles i Danmark gennem HIN A/S.
Kontakt:
HIN A/S
Business Unit Manager / Afdelingschef
Claus Høltzermann
Mail: ch@hin.dk
Tlf.: 20 19 80 23
