Når der udføres højspændings- og isolationsmålinger i industrien og på laboratorier, arbejdes der med livsfarlige spændingsniveauer. Inden for luftfarten gælder princippet om absolut redundans – hvis ét system svigter, må flyet ikke styrte ned. Præcis samme tankegang bør overføres til elektriske testpladser. Alligevel overses basale krav til funktionel sikkerhed alt for ofte ved indkøb af testudstyr.
Ifølge standarden EN 50191 ligger det fulde ansvar for testpladsens sikkerhed hos den driftsansvarlige virksomhed. Det kræver en grundig risikovurdering. Desværre har mange gængse testapparater på markedet kun en enkeltindgang til sikkerhedskredsløbet og mangler en ægte 2-kanals opbygning. Konsekvensen? Den kritiske ”første fejl” – eksempelvis et relæ, der har brændt sig fast – opdages ikke, hvilket i værste fald kan være fatalt.
Det integrerede 2-kanals sikkerhedskredsløb
Tyske ETL Prüftechnik har valgt en kompromisløs tilgang. I deres modulære testplatforme er sikkerhedskredsløbet fuldt integreret på transformatorens primærside og opbygget med komplet hardware-redundans, der yder maksimal beskyttelse op til SIL3, CAT4, PLe og IIIC.
- Dual-Channel Safety Circuit (2-kanals sikkerhedskredsløb): Systemet benytter to relæer i serie efter DIN EN 61810-3. Hvis et relæ svigter eller klæber, vil de mekanisk forbundne overvågningskontakter øjeblikkeligt blokere for test.
- Evalueringen sker via to forskellige processortyper med hver sin uafhængige softwarestruktur.
Kun når begge systemer er 100 % enige, frigives højspændingen. - Aktiv afladeovervågning: Sker der et overslag, afbrydes energien øjeblikkeligt, og systemet sikrer, at restenergien i testobjektet drænes sikkert og kontrolleret.
Plug-and-play maskinsikkerhed og fuld overholdelse af standard
Hvor andre producenter ofte overlader det til maskinbyggeren eller slutbrugeren selv at konstruere, dokumentere og certificere et eksternt sikkerhedskredsløb, leveres ETL’s testsystemer som en nøglefærdig løsning.
Det indbyggede kredsløb har Full Compliance med de kendte standarder på markedet: EN ISO 13849-1, EN 61508 / EN 62061 samt EN ISO 13851 (til to-håndsbetjening). Det sparer virksomheden for tidskrævende beregninger, validering og kompliceret dokumentation af egne nødstopskredse.
Fremtidssikrede platforme fra den danske forhandler
Som mangeårig dansk forhandler af ETL Højspændingstest tilbyder BLICHFELD Power & Measurements to stærke platforme til automatiserede testløsninger:

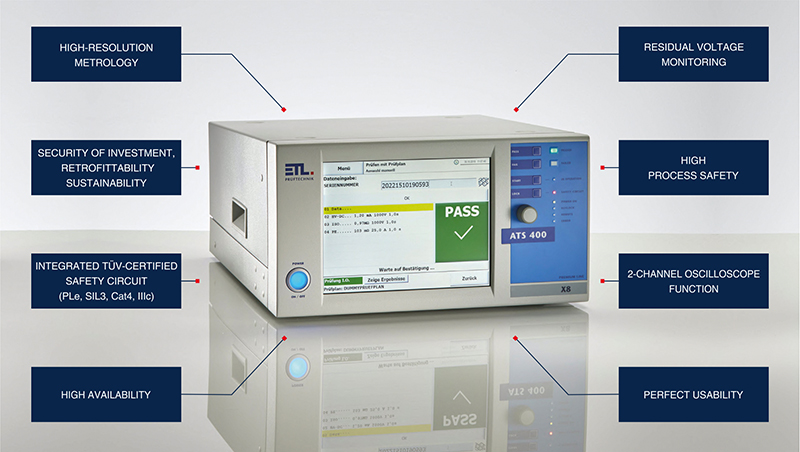

- ETL ATS400 (Automatisk Test System): Den velkendte og modulopbyggede tester til højspændings-, isolations- og funktionstest, der sikrer effektiv og sikker plug-and-play-integration i produktionen.
- ETL ATS600: Næste generation af automatiske testsystemer. Denne platform kører på et robust LINUX-operativsystem og er fuldt forberedt til cyber-sikkerhedskrav i CRA (Cyber Resilience Act). Det sikrer, at jeres testdata og netværksintegration forbliver beskyttet mod eksterne trusler i hele udstyrets levetid.
Tag dialogen om jeres testplads
Er I i tvivl om, hvorvidt jeres nuværende testopsætning lever op til kravene i EN 50191, eller vil I høre mere om de fremtidssikrede muligheder i ATS400 og ATS600?
Hos BLICHFELD Power & Measurements er vi, sammen med ETL klar til at rådgive jer om funktionel sikkerhed, standarder og optimal integration i jeres produktion. Vi hjælper jer med at sikre både medarbejdere og data uden at gå på kompromis med effektiviteten.
